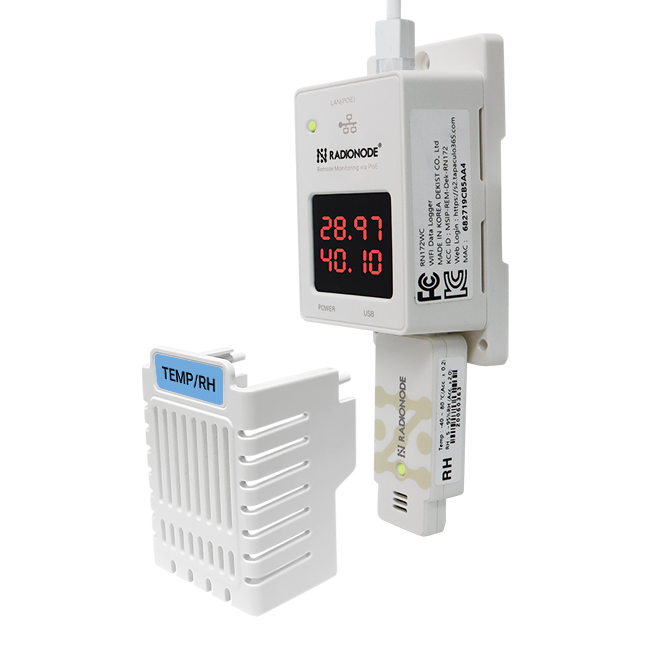

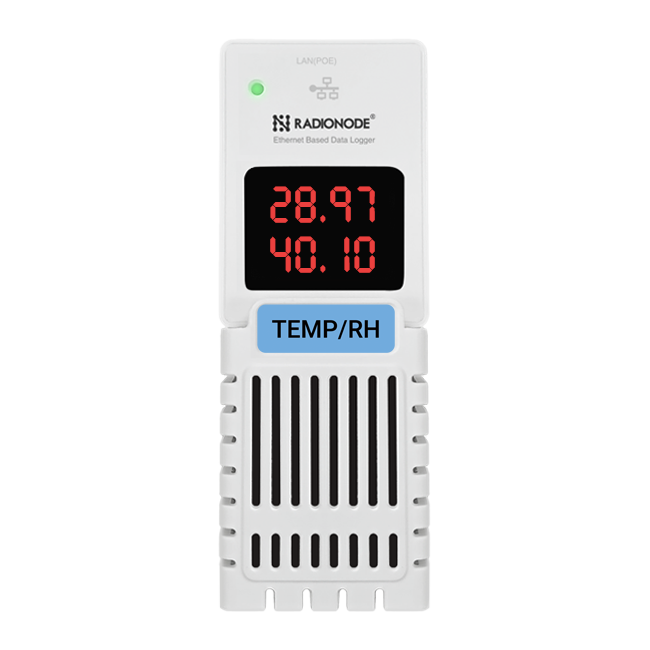

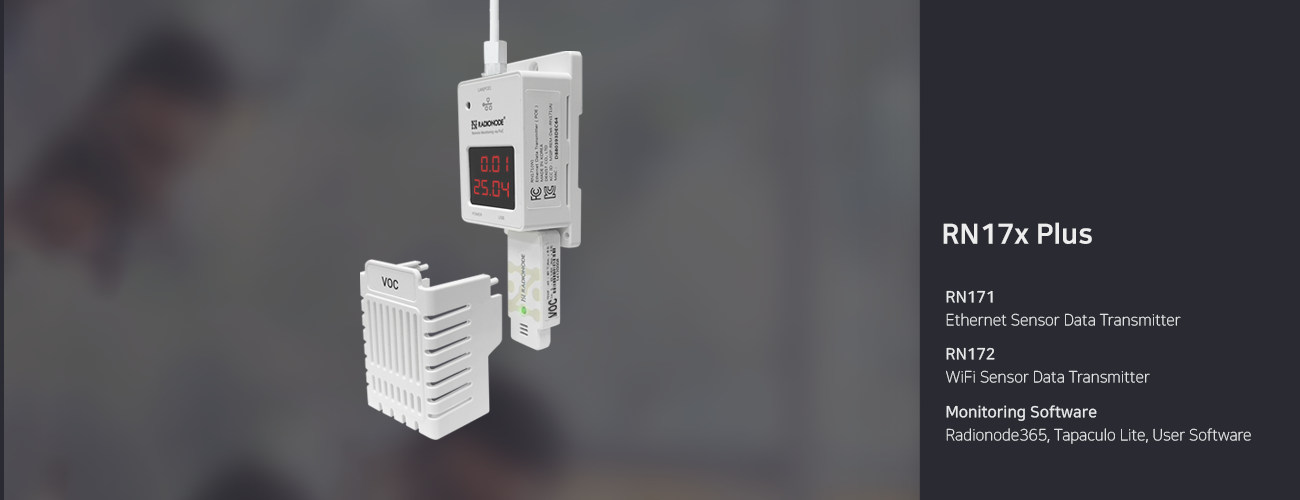

RN171plus

요즘엔 네트워크가 기본이죠, RN171plus
UA로 측정한 센서 데이터, 어디로 보내드릴까요?

· USB 형태의 다양한 UA 센서 탈부착 가능
· UA1X: 온습도, 고온, 저온, 초저온
· UA2X: 4-20mA, 0-20mA, 0-1V
· UA5X: 가스센서류(VOC, O2, CO2, CO, SO2, NO2, NH3, H2S, EO, H2)
· 48V PoE Ethernet 연결 IEEE 802.3af
· HTTP, MODBUS TCP, Telnet 을 통한 데이터 전송
· 전면 2채널 LED 디스플레이 / 내장 부저

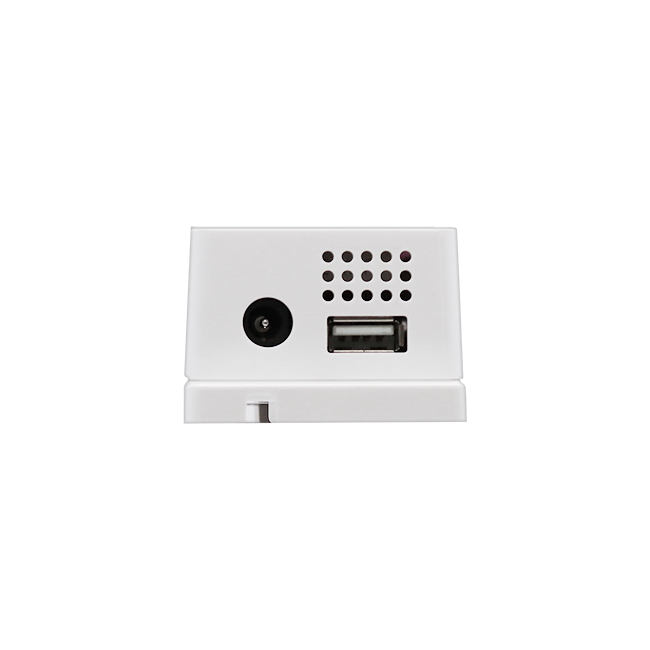

· USB 탈부착으로 쉽게 센서 검교정 및 교체 가능
· 클라우드 기반의 문자전송, 전화발신, 이메일보고서 발송
· Radionode365 클라우드 모니터링 서비스 지원
· 타파쿨로 라이트 PC형 소프트웨어 지원

견적문의 목록으로

진정한 스마트팩토리, IoT 원격 데이터로거

초저온 저온 상온 고온 온도·습도

측정한 센서 데이터, 어디로 보내드릴까요?

원격 관리도 O, 직접 관리도 O 골라쓰는 무료 모니터링 SW
모니터링 소프트웨어 고민타파!
클라우드용 Radionode 365, PC 용 TP Lite가 준비되어 있습니다. 로그인만 하세요.
IoT 환경 다양하게 지원하는 네트워크 프로토콜
HTTP, MODBUS-TCP, Telnet
프로토콜로 측정한 센서 데이터를 목적지(서버)에 실시간 전송합니다. 직접 시스템 구축시 매우 유용합니다.
PoE 지원 전기/랜 공사 필요 없는 쉬운 설치
POE 기술은 제품 설치의 편의성을 제공합니다. 4자리 숫자코드로 제품 등록을 끝내는 등 설치에 필요한 많은 비용을 절감합니다.

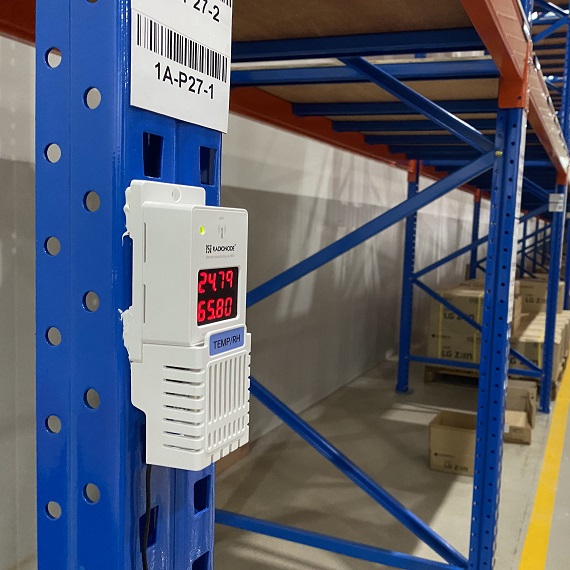

원격 환경 모니터링을 위한 새로운 편리함, RN171plus

AIoT를 위해 준비된, 측정 센서 데이터 원격에서 통합 관리

카트리지처럼 골라쓰는
다양한 센서
가벼운 원격 모니터링 구축 비용
PoE 지원으로 전기/랜 공사 불필요
4자리 숫자 코드로 장치 등록
자동 IP 할당
Ethernet, HTTP, MODBUS, TELNET 데이터 전송
UDP 브로드캐스팅 응답
네트워크 끊김 시 자동 백업
네트워크 복구 시 전송 재시도
Qlight 경광등 연동 지원
부저 알람 내장
낮에도 밤에도 선명한
LCD 화면

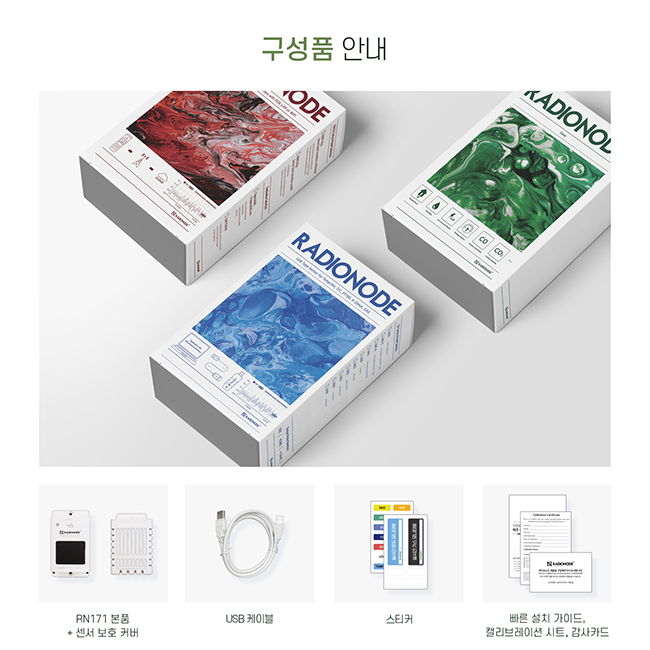

센서 보호를 위한 커버 제공
쉽게 확인할 수 있는
측정 센서별 스티커 제공

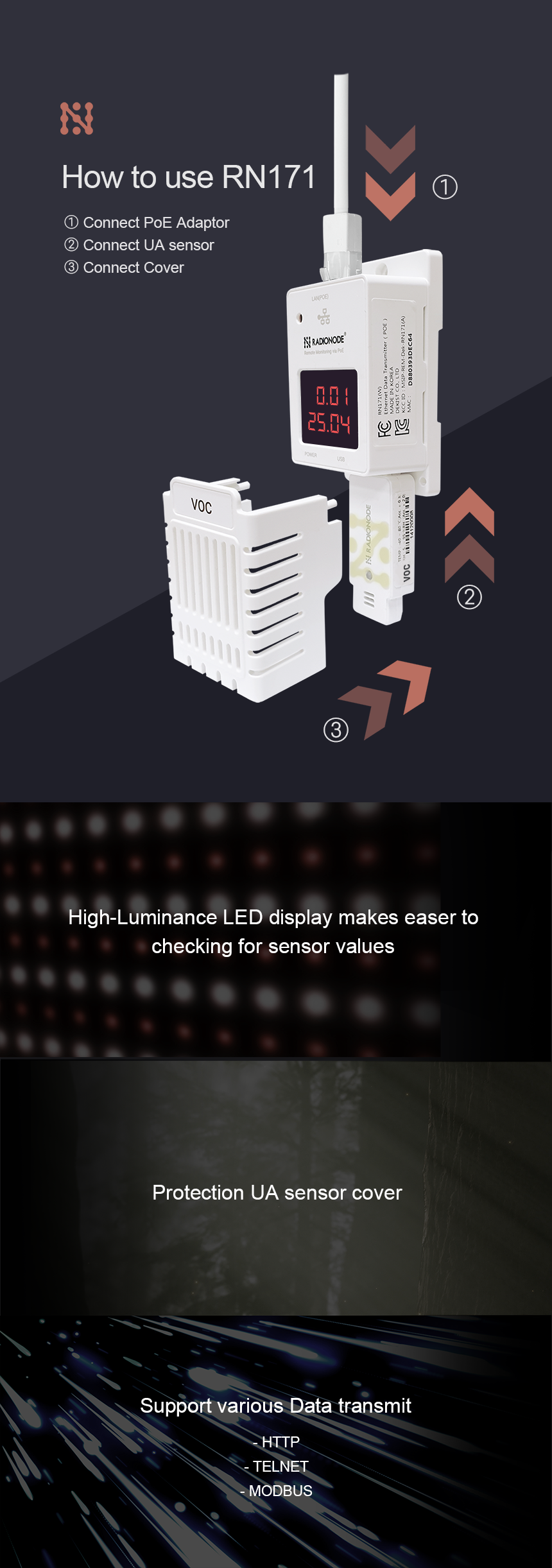

RN171plus 원격 데이터로거(LAN) 활용 방법

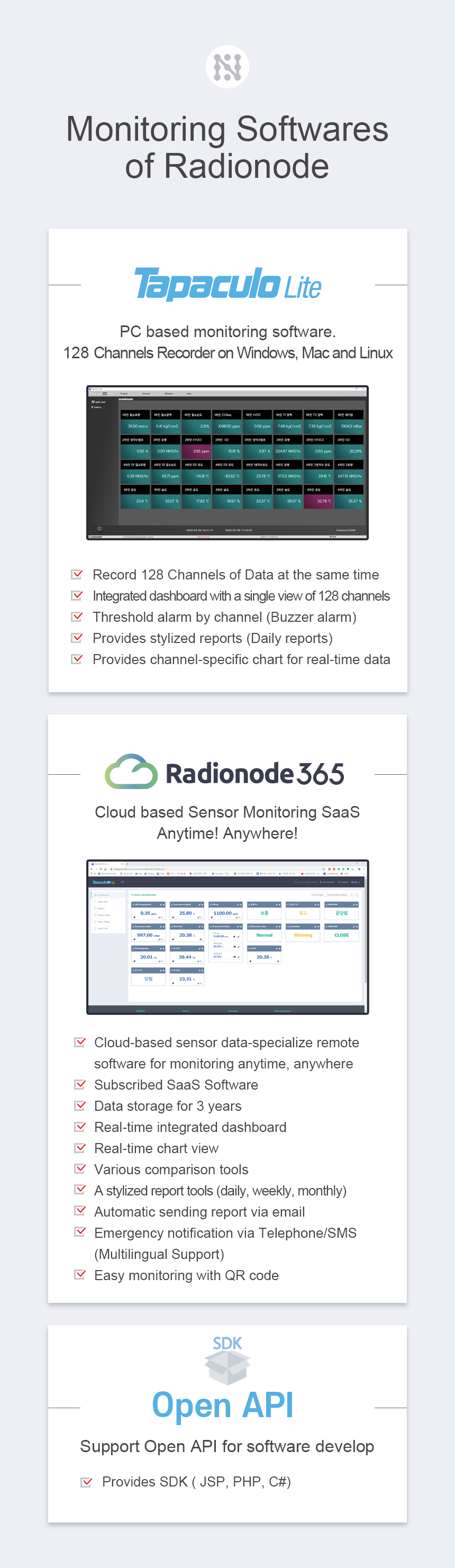

다양한 센서 데이터 모니터링 소프트웨어

현장에 가장 적합한 모니터링 소프트웨어를 선택해 보세요.

클라우드 구독형
Radionode365
PC 설치형
타파쿨로 라이트
사용자 소프트웨어
SDK 제공

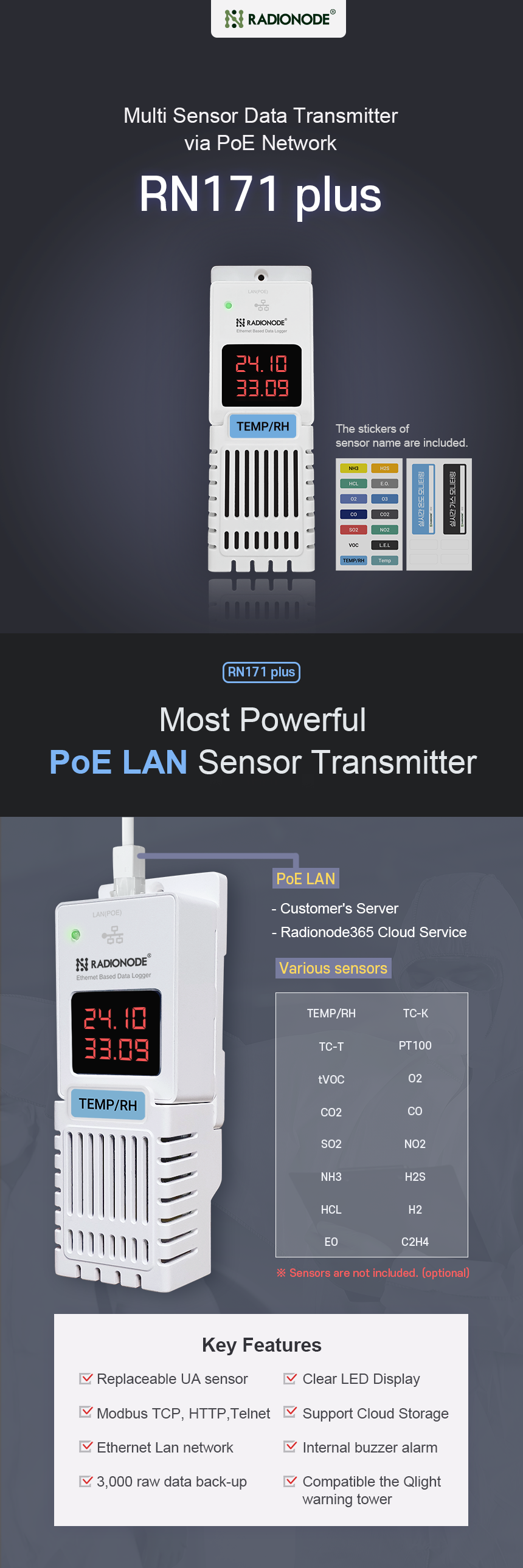

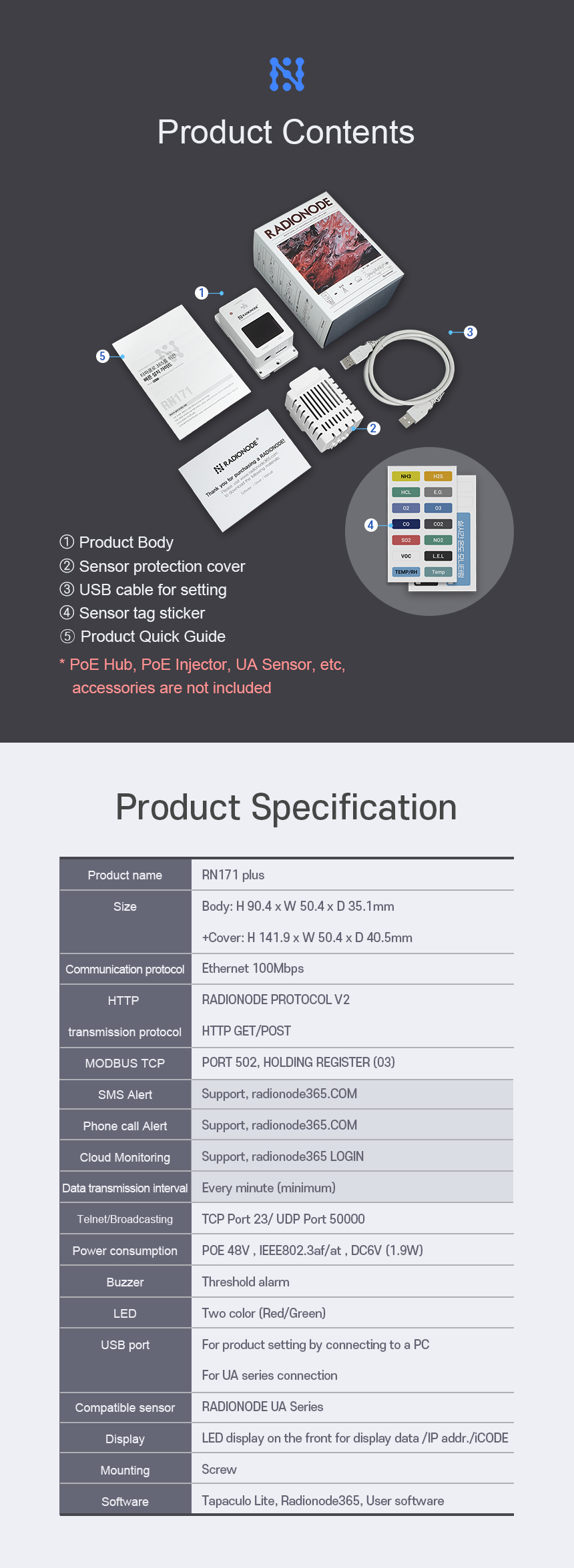

RN171plus 원격 데이터로거(LAN) 특장점

교체형 센서 지원
RN171plus 제품은 범용 통신망을 이용하여 손쉽게 센서 모니터링 시스템을 구축하기 위해 개발된 데이터 송신기입니다. 다양한 센서를 지원하기 위해 센서부는 USB 형태로, 사용자가 선택할 수 있도록, 개발되었습니다.
대세 IoT, 디지털 데이터 전송
물리적인 통신 방식은 이더넷(Ethernet)을 지원합니다. 그 외에 MODBUS-TCP, HTTP, Telnet 등 다양한 프로토콜을 지원하여 범용 네트워크가 구성된 시설물에서도 매우 편리하게 센서 모니터링 시스템을 구축할수 있습니다.
원격 모니터링, 소프트웨어 제공
PC형 모니터링 소프트웨어(Tapaculo Lite) 뿐만 아니라, 클라우드 기반의 웹 소프트웨어(Radionode365)도 지원하며, 동시에 PLC, 혹은 SCADA , MES 등의 소프트웨어를 연동합니다.

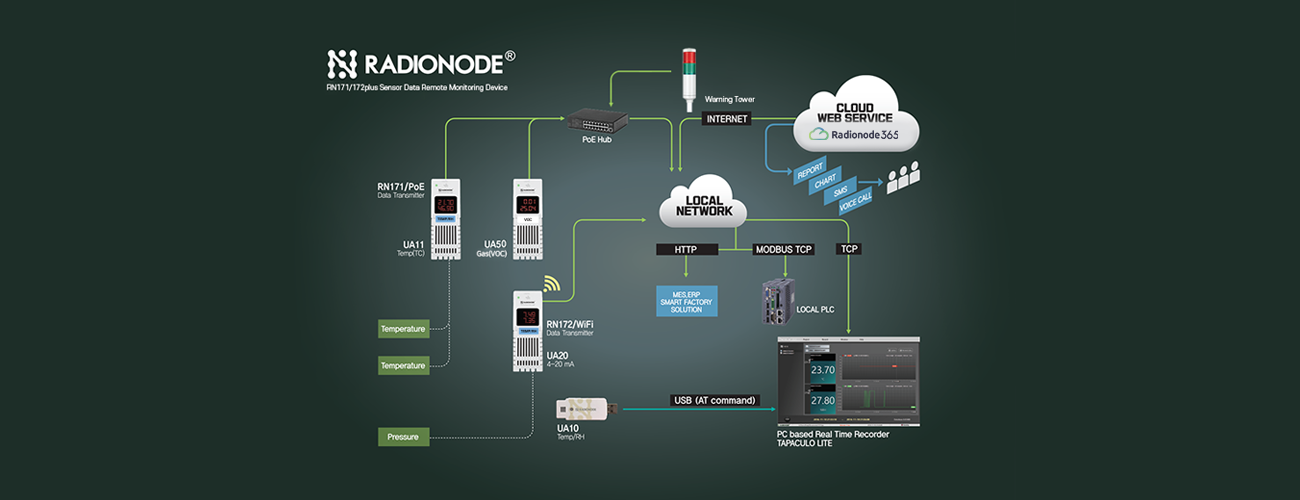

RN171plus 원격 데이터로거(LAN) 활용방법

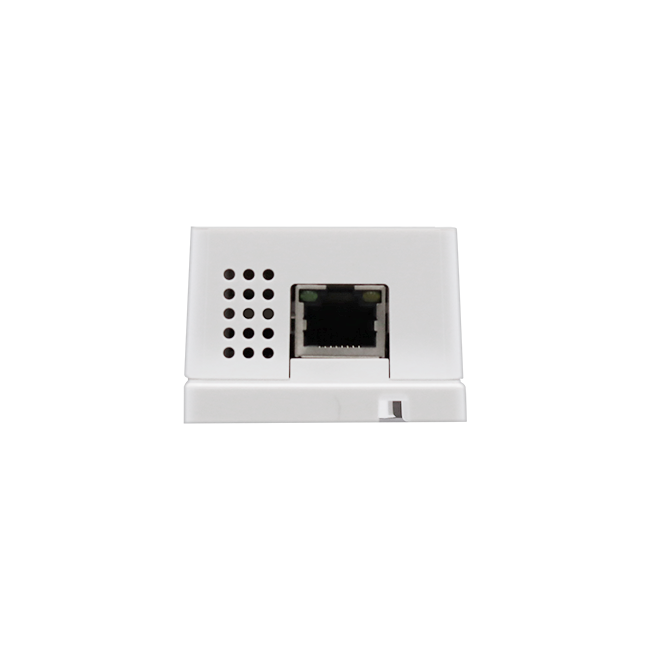

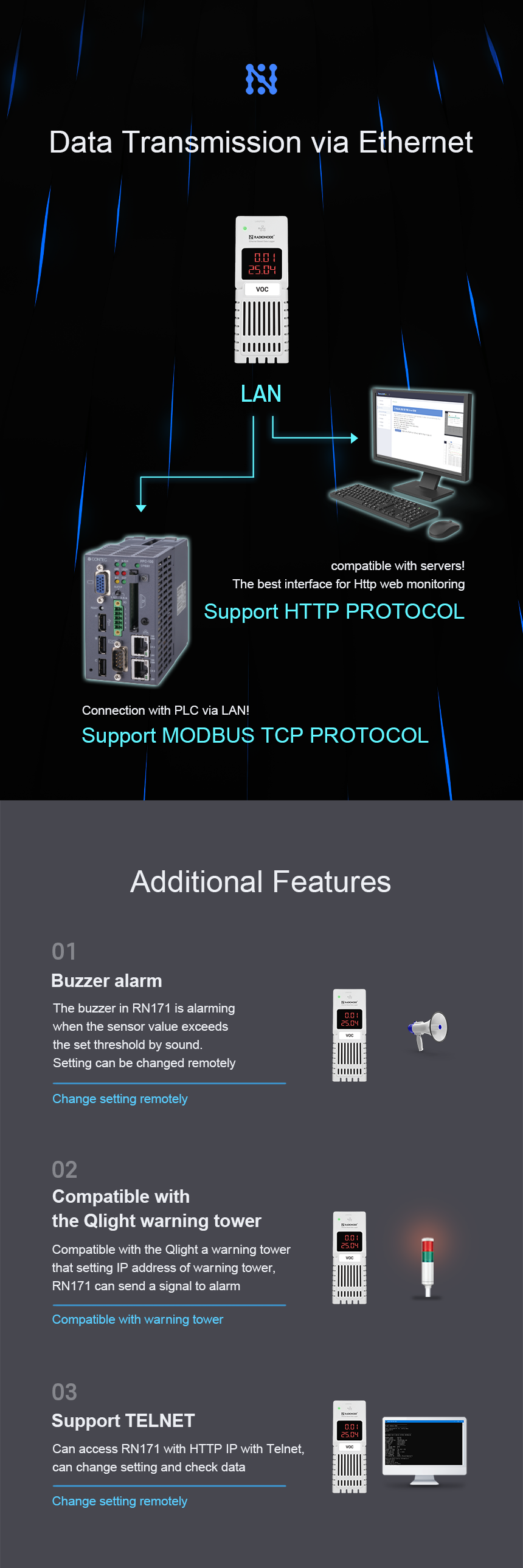

PoE LAN 이더넷으로 데이터 전송
다양한 소프트웨어 개발 및 IoT 산업환경 구축

일반적인 온도 트랜스미터에 온도 센서를 연결하면, 온도 값이 전류로 출력되기때문에 소프트웨어적으로 처리하기 매우 힘들고, 산업 현장에 IoT환경을 구축하기 어렵습니다. 이런 문제를 해결하기 위해 이더넷으로 데이터를 전송하는 온/습도 트랜스미터를 개발했습니다.
다양한 통신 프로토콜 지원
MODBUS TCP, HTTP

산업현장에서 계속 사용하던 PLC와 LAN으로 연결할 수 있도록 MODBUS TCP PROTOCOL을 지원합니다.
또한 모든 웹 서버와 호환되는, 웹 모니터링을 위한 최고의 인터페이스 HTTP PROTOCOL을 지원합니다.

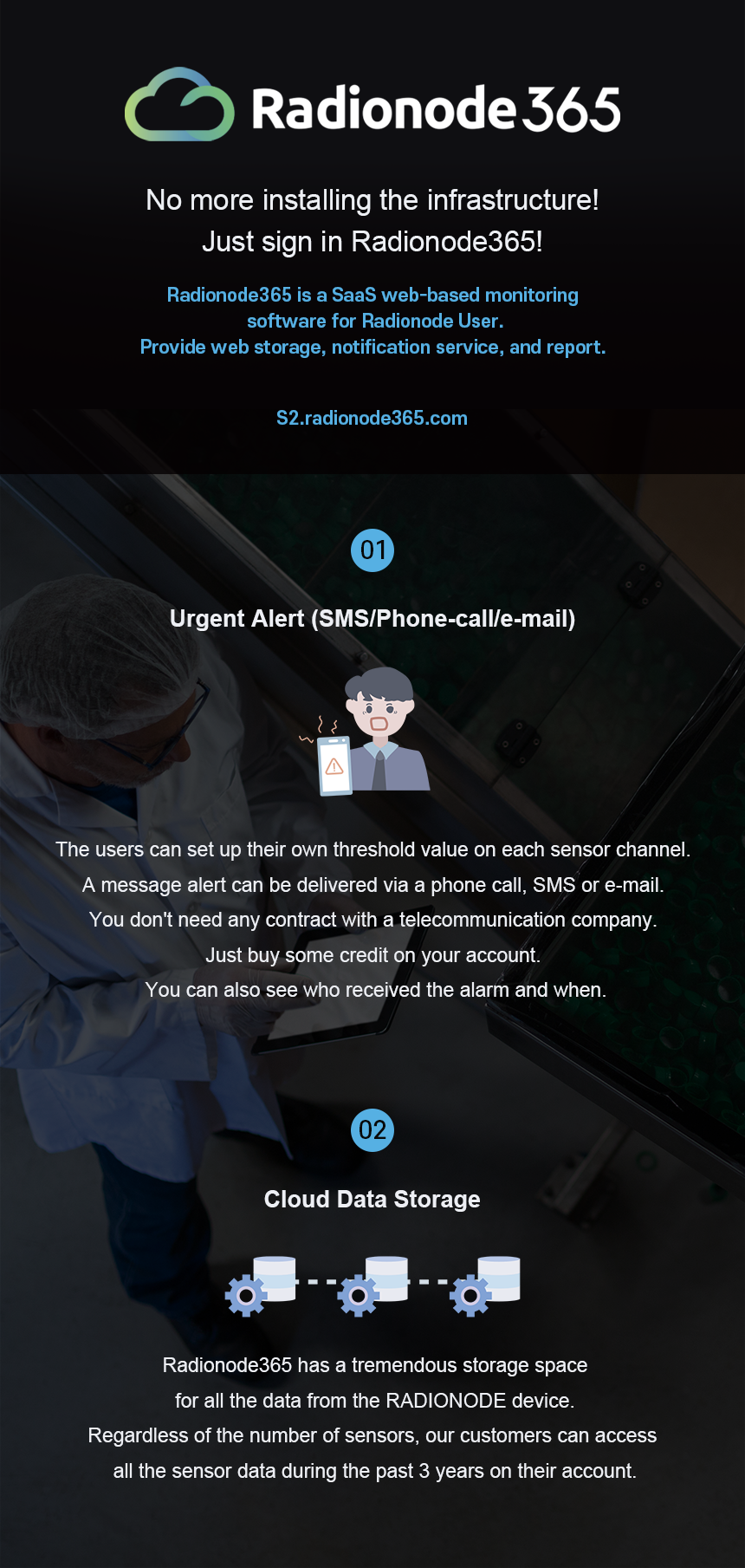

클라우드 저장소 제공
보고서도 자동 생성

모든 측정된 데이터는 타파쿨로365 서비스에서 관리됩니다. 여러 장소의 데이터를 서로 비교분석 할 수 있고, 엑셀로 다운받을 수도 있습니다.
또한 A4 한 장의 양식화된 일간/주간/월간 데이터도 자동으로 생성되고 메일로 받아볼 수 있습니다.

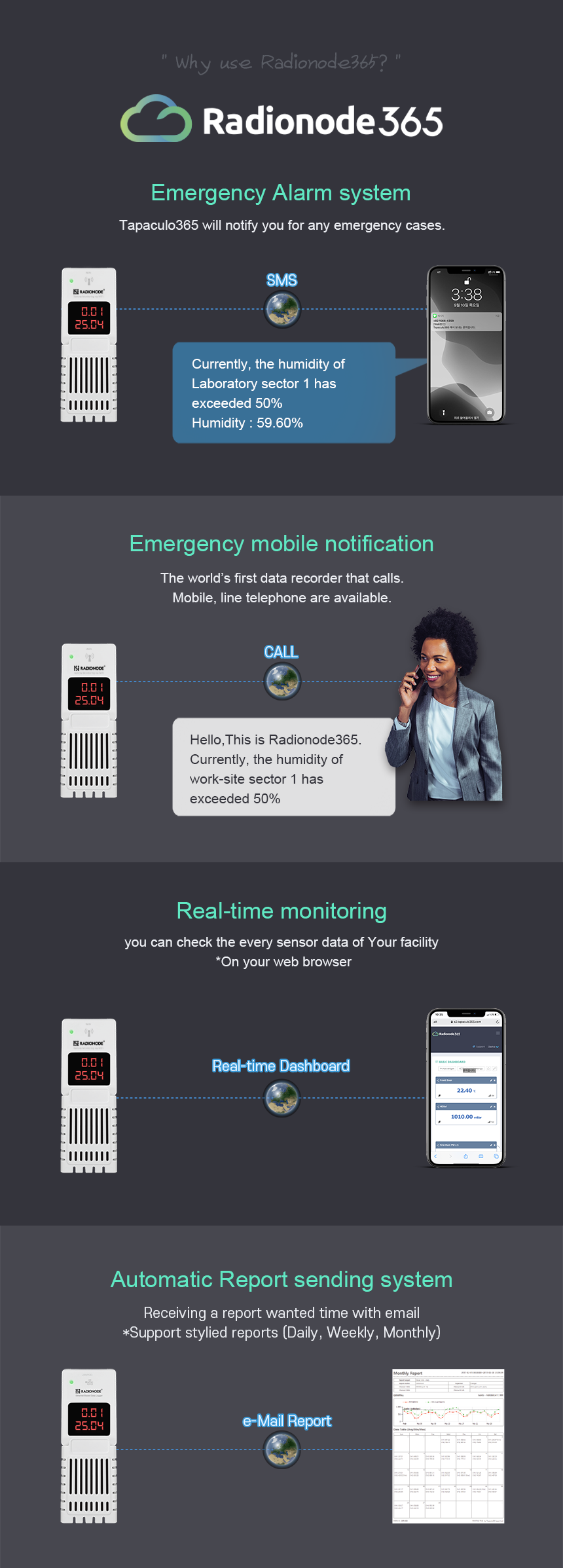

전화/문자 알람
임계치 이탈 긴급 알람

타파쿨로365 서비스는 담당자가 설정한 임계치 초과 시, 즉각적으로 문자 혹은 전화 음성 통보를 발송합니다.
알람 발생 이력, 조치 이력, 알람 충전/잔여 건수를 확인할 수 있습니다.

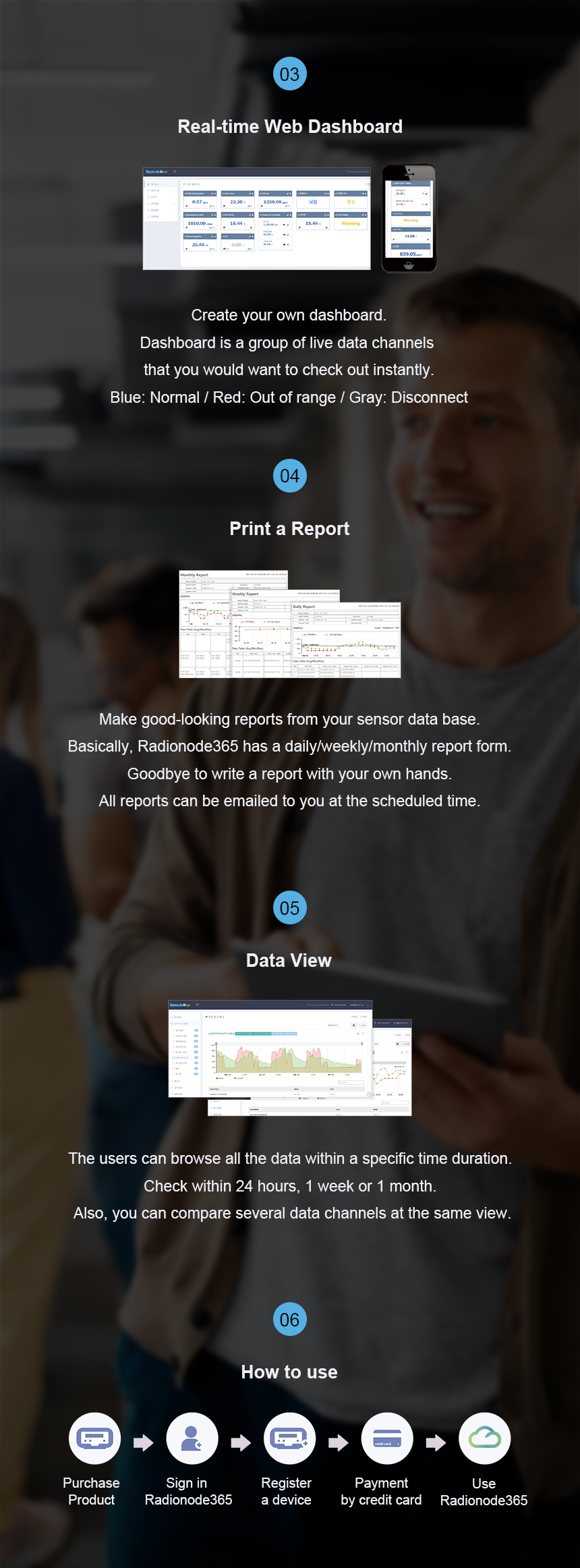

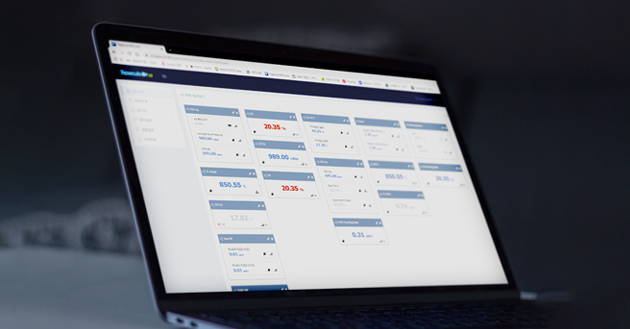

웹 대시보드 현황판 지원
직관적인 빨간색 경고

한눈에 관리할 수 있도록 실시간 현황 판을 제공합니다. 정상일 때에는 파란색, 비상일때는 빨간색, 네트워크가 끊겨 데이터 전송이 되지 않는다면 회색으로 표시됩니다. 우리회사의 로고를 추가하면 우리 회사만의 현황판을 별도 비용 없이 만들 수 있습니다.
똑똑한 데이터 관리 프로그램
클라우드 버전 Radionode365, PC 버전 TP Lite

데이터 관리를 위한 서버 구축에 드는 비용을 아껴드립니다.
기성복 같은 센서 데이터 모니터링 소프트웨어를 무료로 제공합니다. 필요하시다면 SDK를 요청해주세요.

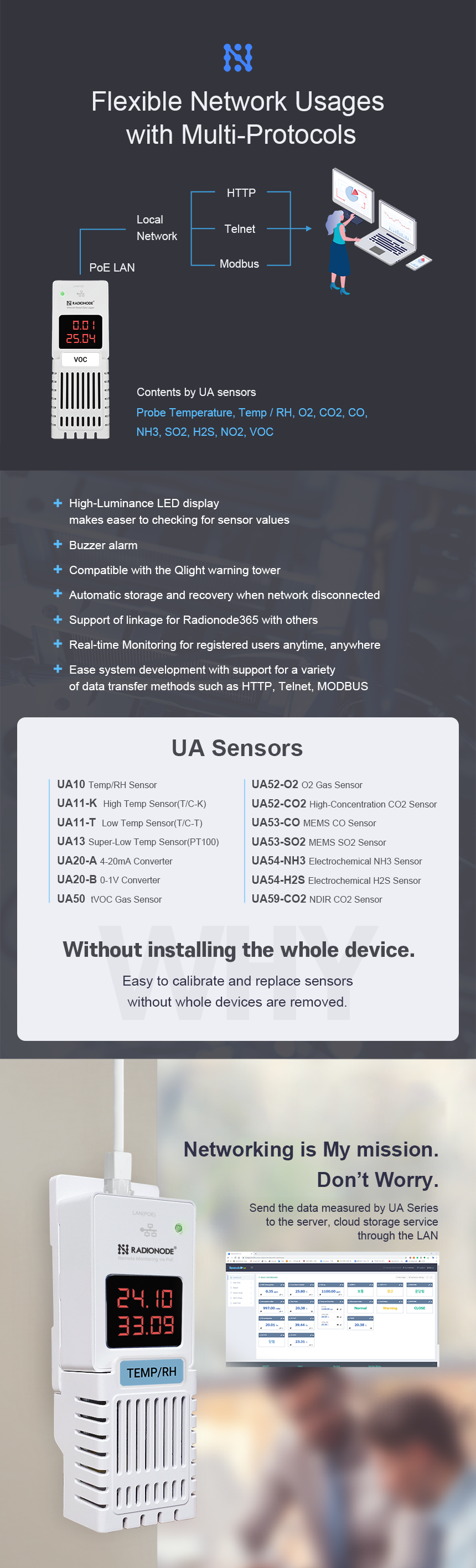

RN17x_영문_상세페이지_8 (1).png

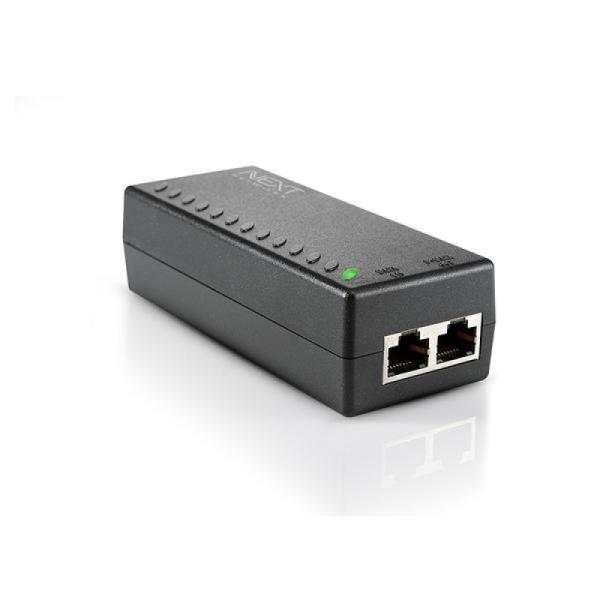

PoE 인젝터
주문번호AP-P5

제품사양전원공급+데이터전송
48V
표준 IEEE 802.3 af
DAQ 고정밀 온도 & 습도 센서
주문번호UA10

제품사양온도 측정 범위 : -40~80℃
습도 측정 범위: 5~95%RH
DAQ 저온 온도 센서
주문번호UA11-T

제품사양T타입 써모커플 연결 (최대 2 채널)
온도 측정 범위 : -100~300℃
DAQ 고온 온도 센서
주문번호UA11-K

제품사양K타입 써모커플 연결 (최대 2채널)
온도 측정 범위 : 0~1,000℃
DAQ 초저온 온도 센서
주문번호UA13

제품사양3선식 PT100 온도센서 연결 (최대 1채널)
온도 측정 범위 : -200~300℃
DAQ 4-20mA 트랜스미터 A
주문번호UA20-A

제품사양4-20mA 출력 센서라면 어느것이든 연결 가능 (최대 2채널)
100 Ohm 0.05% 저항 내장
3 포인트 캘리브레이션 인증서 제공
캘리브레이션 소프트웨어 제공
DAQ 4-20mA 트랜스미터 B
주문번호UA20-B

제품사양4-20mA 출력 센서라면 어느것이든 연결 가능 (최대 1채널, 12V Loop power)
100 Ohm 0.05% 저항 내장
3 포인트 캘리브레이션 인증서 제공
캘리브레이션 소프트웨어 제공
DAQ 0-1V 트랜스미터
주문번호UA20-C

제품사양0-1V 출력 센서라면 어느것이든 연결 가능 (최대 2채널)
1-5V 신호 가능(150옴 저항 연결요)
3 포인트 캘리브레이션 인증서 제공
캘리브레이션 소프트웨어 제공

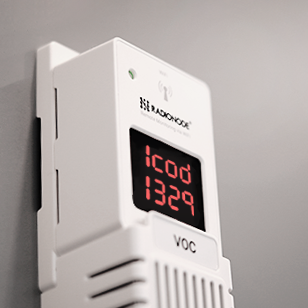

DAQ 휘발성유기화합물 공기질 센서
주문번호UA50-VOC

제품사양금속산화물 가스센서 내장
총휘발성유기화합물(tVOC) 측정 범위 : 0~60,000 ppb
대기 중 CO2 농도 예상 값 계산 범위 : 400~1200 ppm
실내 공기질 측정용
DAQ 산소 가스 센서
주문번호UA52-O2

제품사양광학식 가스 센서 내장
산소 측정 범위 : 0~25%
대기압 측정 범위 : 500~1200 mBar
온도 측정 범위 : -30 ~ 60℃
대기압에 의한 O2 보정 알고리즘
항공기 산소 측정, 산업 안전
DAQ 이산화탄소 가스 센서
주문번호UA52-CO2

제품사양광학식 가스 센서 내장
이산화탄소 측정 범위 : 0~20%
온도 측정 범위 : 0 ~ 50℃
CO2 인큐베이터 모니터링, 식품 저장창고, 바이오 연구실, 건물 에너지 관리, 반도체 생산라인 등
DAQ 일산화탄소 가스 센서
주문번호UA53-CO

제품사양필름형 가스센서 내장
일산화탄소 측정 범위 : 0~1000 ppm
수명이 긴 전기화학식 센서 타입
실내 공기질 측정용
DAQ 이산화질소 가스 센서
주문번호UA53-NO2

제품사양필름형 가스센서 내장
이산화질소 측정 범위 : 0~5 ppm
수명이 긴 전기화학식 센서 타입
산업 안전용
DAQ 이산화황 가스 센서
주문번호UA53-SO2

제품사양필름형 가스센서 내장
이산화황 측정 범위 : 0~20 ppm
수명이 긴 전기화학식 센서 타입
산업 안전용
DAQ 암모니아 가스 센서 B
주문번호UA54-NH3-1000

제품사양전기화학식 가스센서 내장
암모니아(NH3) 측정 범위 : 0~1000ppm
개별 캘리브레이션 인증서 제공
산업 안전용
DAQ 암모니아 가스 센서 A
주문번호UA54-NH3-100

제품사양전기화학식 가스센서 내장
암모니아(NH3) 측정 범위 : 0~100ppm
개별 캘리브레이션 인증서 제공
산업 안전용
DAQ 수소 가스 센서
주문번호UA54-H2

제품사양전기화학식 가스센서 내장
수소(H2) 측정 범위 : 0~40000ppm
개별 캘리브레이션 인증서 제공
산업 안전용
DAQ 황화수소 가스 센서
주문번호UA54-H2S

제품사양전기화학식 가스센서 내장
황화수소(H2S) 측정 범위 : 0~50ppm
개별 캘리브레이션 인증서 제공
산업 안전용
DAQ 염화수소 가스 센서
주문번호UA54-HCL

제품사양전기화학식 가스센서 내장
염화수소(HCL) 측정 범위 : 0~20ppm
개별 캘리브레이션 인증서 제공
산업 안전용
DAQ 에틸렌 가스 센서 B
주문번호UA54-C2H4-100

제품사양- 전기화학식 가스센서 내장
- 에틸렌(C2H4) 측정 범위 : 0~100ppm
- 개별 캘리브레이션 인증서 제공
- 산업 안전용
DAQ 에틸렌 가스 센서 A
주문번호UA54-C2H4-10

제품사양전기화학식 가스센서 내장
에틸렌(C2H4) 측정 범위 : 0~10ppm
개별 캘리브레이션 인증서 제공
산업 안전용
DAQ 산화에틸렌 가스 센서
주문번호UA54-EO

제품사양전기화학식 가스센서 내장
산화에틸렌(EO) 측정 범위 : 0~10ppm
개별 캘리브레이션 인증서 제공
산업 안전용
UA59-CO2
주문번호DAQ 이산화탄소 가스 센서

제품사양NDIR 타입의 CO2 센서 내장(0~20%)
스테인리스 스틸 외장(거치대 제공)
개별 캘리브레이션 인증서 제공
실외 공기질 측정용
RG40 제로릭 - USB 필름 케이블
주문번호RG40 Zeroleak

제품사양필름 타입 USB 연장 케이블
선 길이: 50cm

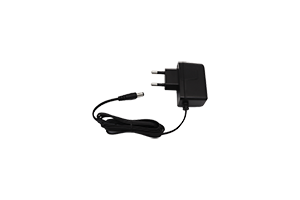

6V DC 아답터
주문번호AP-P3

제품사양6V
선길이: 1.8M
