WIFI HTTP
T2EX

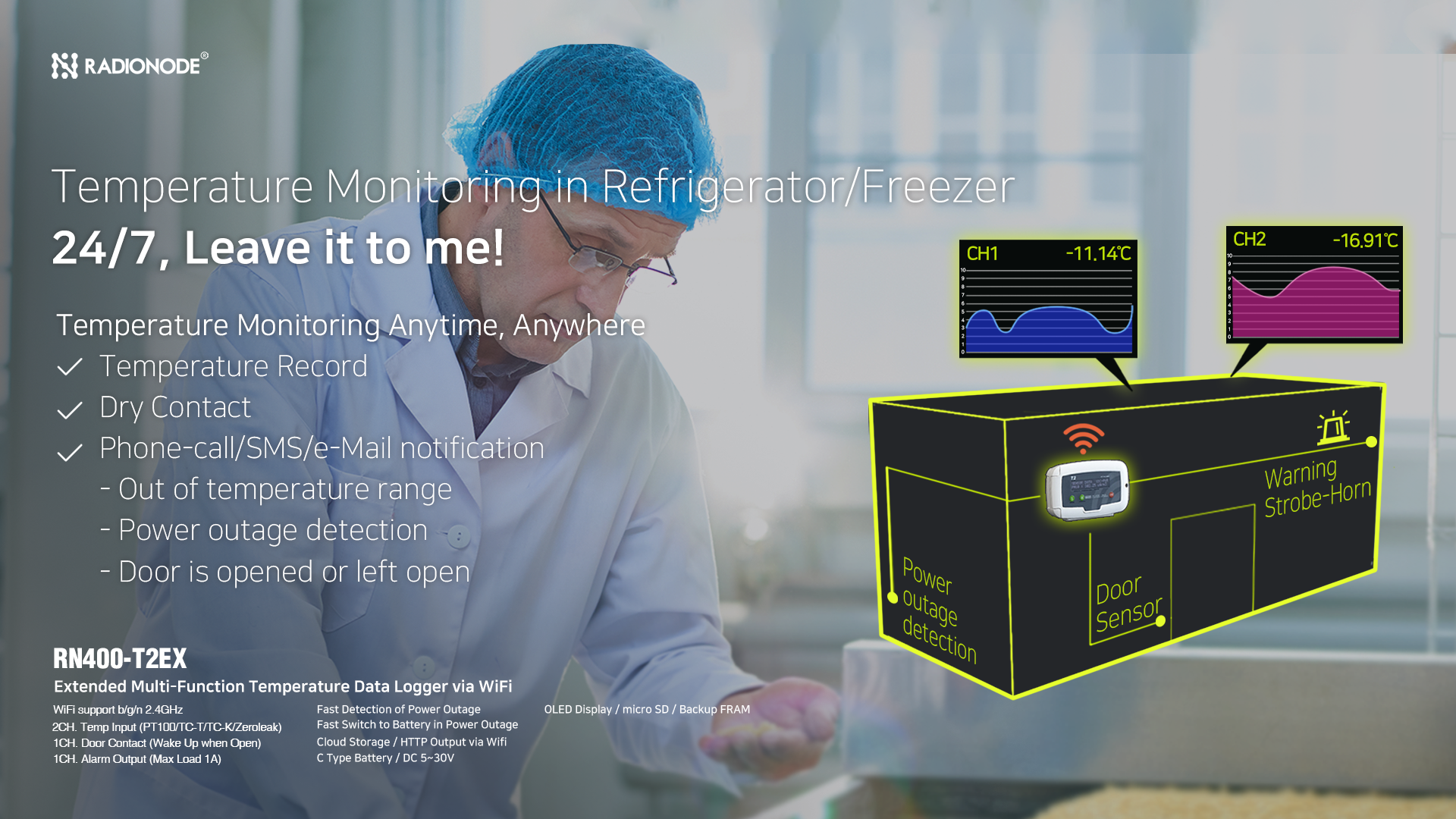

온도 · 문열림 클라우드 데이터로거 RN400-T2EX

WiFi-ENT 지원, 긴급 전화알람, 스마트폰 원격 모니터링
완전 무선, 방수, 부저 내장, 데이터 백업, 배터리 전원, UPS 지원

< 채널정보 >
CH1: 온도(저온(PT100, 써모커플 T 타입, 제로릭) 혹은 고온(써모커플 K 타입))
CH2: 온도(저온(PT100, 써모커플 T 타입, 제로릭) 혹은 고온(써모커플 K 타입))
CH3: 문열림 감지
CH4: Relay 경광등

RN400-T2EX, 와이파이 온도 · 문열림 데이터로거
WIFI HTTP

와이파이를 내장한 환경 계측기, 인공지능 클라우드와 소통 시작

  • 이미지 영역

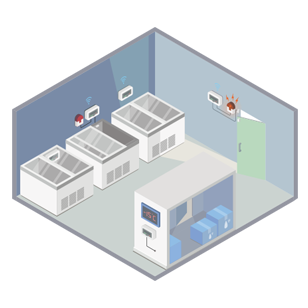

    실시간 모니터링 온도, 문열림 동시 관리

    최대 온도(2채널) 실시간으로 측정하고 문열림 감지, 경광등 연동을 지원합니다.

  • 이미지 영역
    기업용 WiFi 지원 데이터 보안

    측정 데이터는 WiFi로 전송되며, 엔터프라이즈급 와이파이도 지원합니다.

  • 이미지 영역

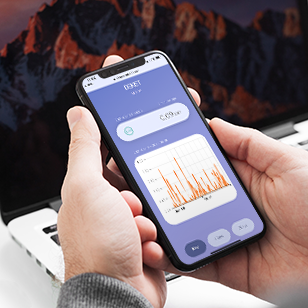

    클라우드 모니터링 구독형 소프트웨어

    기성복 같은 라디오노드365를 제공합니다. 로그인만 하세요. SDK는 문의주세요.

온도·문열림 관리를 위한 표준, RN400-T2EX

IoT를 위해 준비된, WiFi로 데이터 전송하는 데이터로거

  • 범용 센서로
    최대 온도 2채널 측정

  • 문열림 감지
    경광등 연동 지원

  • 안심 사용을 위한
    제조사 교정서 제공

  • 최고의 데이터 신뢰성
    마이크로 SD카드 백업 지원

  • 네트워크 끊김 시 자동 백업
    네트워크 복구 시 전송 재시도

  • 라디오노드365 & 사용자 소프트웨어로 데이터 전송 지원

RN400-T2EX, 온도&문열림 데이터로거 사용 방법
RN400-T2EX, 온도 · 습도 · 문열림 데이터로거 특장점
  • 범용 온도 센서 호환
    범용 온도 센서 호환

    외장 센서 지원으로 채널 확장이 보다 용이하도록 설계되었습니다. 범용의 K 타입 써모커플(고온), T 타입 써모커플(저온), PT100(초저온) 아날로그 온도 센서를 별도의 트랜스미터 없이 직접 연결할 수 있습니다. 또한 전용 캘리브레이션 기능이 있어 정밀한 온도를 보장합니다.

  • 고성능 메모리 F-RAM 탑재
    고성능 메모리 F-RAM 탑재

    RN400에서 측정되는 모든 데이터는 F-RAM에 저장됩니다. F-RAM은 전원이 없어도 내용이 지워지지 않는 비 휘발성 메모리로 일반 플래시 메모리보다 속도가 100배 빠르고, 쓰기 내구성이 매우 높습니다. 측정된 데이터는 F-RAM에 저장되고 전송주기마다 데이터를 사용자가 원하는 곳으로 전송합니다. 와이파이가 끊겼을때에도 데이터는 계속 저장되므로 안심하시고 모니터링하세요.

  • 방대한 클라우드 저장용량
    방대한 클라우드 저장용량

    아직도 종이 기록계 혹은 메모리 타입의 기록계를 사용하시나요? RN400은 모든 데이터를 메모리에 저장하고, 저장된 데이터를 라디오노드365로 전송합니다. 클라우드 기반의 모니터링 소프트웨어 '라디오노드365'는 방대한 저장 용량을 제공할 뿐만 아니라 저장되어 있는 자료를 가지고 다양한 기능을 제공합니다. 귀사의 요구사항을 말씀해주시면 개발 가능여부를 판단하여 업데이트를 진행하겠습니다. 사용자 서버로 전송을 원하실 경우 별도로 문의해주세요.

  • 강력한 보안의 와이파이
    강력한 보안의 와이파이

    RN400은 기획할 때부터 다국적 기업에서 높은 등급의 와이파이에 대한 기능을 요구받았습니다. 이에 RN400은 엔터프라이즈 보안을 지원하도록 구현되었습니다. 일반적으로 사용하는 가정용 무선 공유기에는 없는 기능이고, 높은 수준의 보안을 요구하는 기업에서 종종 사용하는 경우가 있습니다. 와이파이 엔터프라이즈 보안등급에서 와이파이를 사용하기 위해서는 와이파이 패스워드 뿐만아니라, 별도의 ID/PASSWORD를 전산팀에 등록하고 전산팀으로부터 사용가능한 인증서를 받은 후 사용할 수 있습니다.

  • IP65 방수 등급
    IP65 방수 등급

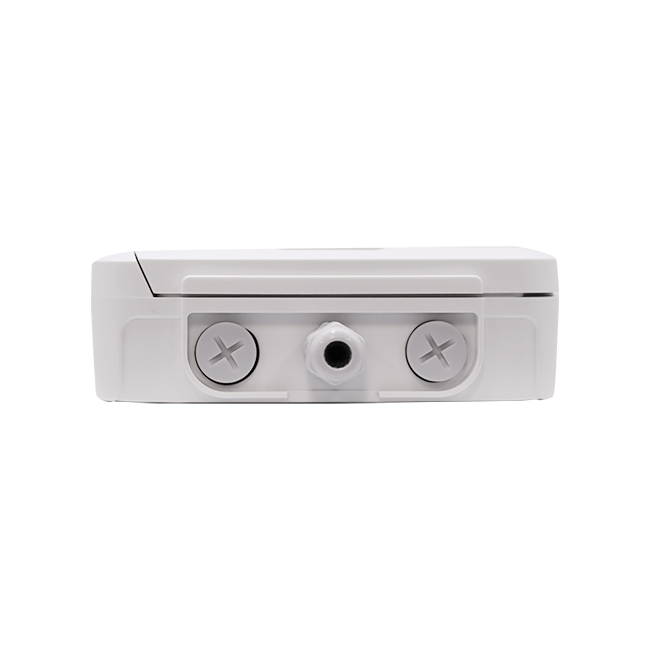

    다양한 환경의 산업 현장이 존재합니다. 물청소가 진행되는 육가공 회사나 약품 소독을 하는 제약/바이오 등 다양한 현장의 요구사항을 반영하여 방수스펙을 갖춘 RN400 제품을 출시했습니다. 온도를 측정하는 RN400 T2는 IP67 등급으로 외형 하우징은 개스캣(Gasket)으로 마감되었고, 센서의 입/출력부는 케이블 글랜드(Cable Gland)로 처리되었습니다.

  • 효율적인 전원 설계
    효율적인 전원 설계

    RN400은 배터리를 사용하여 와이파이 통신을 하기 때문에 배터리 소모량을 잘 설계해야 합니다. 측정주기가 아닐 때에는 배터리를 소모하지 않고 측정/전송시에만 배터리를 사용합니다. DC 전원 사용도 가능합니다. 이때 내장된 배터리가 정전시 즉각적으로 보조 전원 역할을 하도록 BUILT-IN UPS 기능을 회로적으로 구현하였습니다. 정전이 되어도 정상적으로 데이터 수집기능을 수행합니다.

RN400-T2EX, 온도 · 습도 · 문열림 데이터로거 활용방법
  • 원격 모니터링

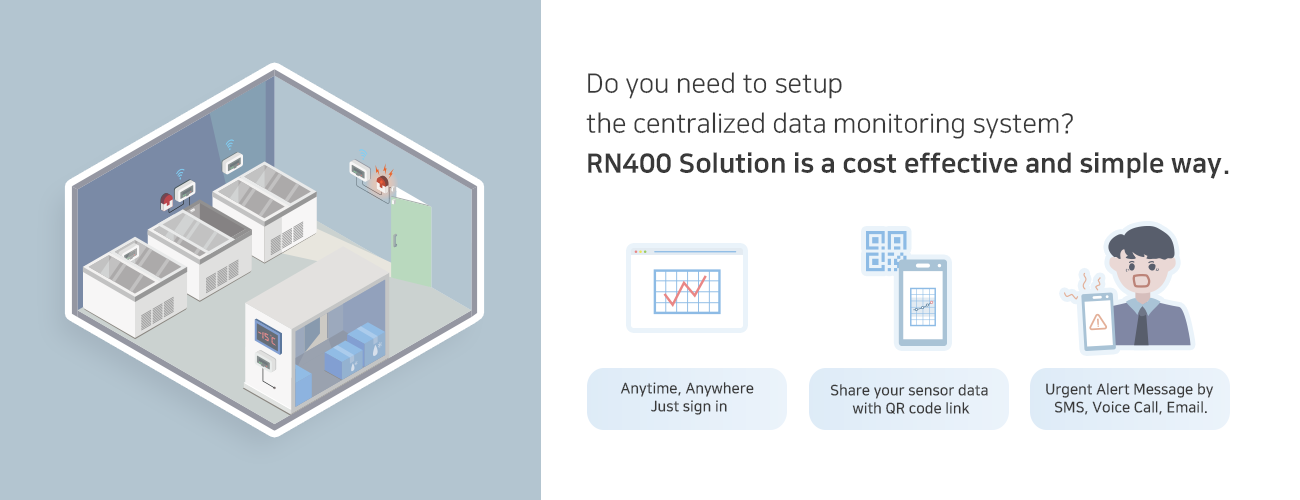

    원격 모니터링

    클라우드 데이터 전송

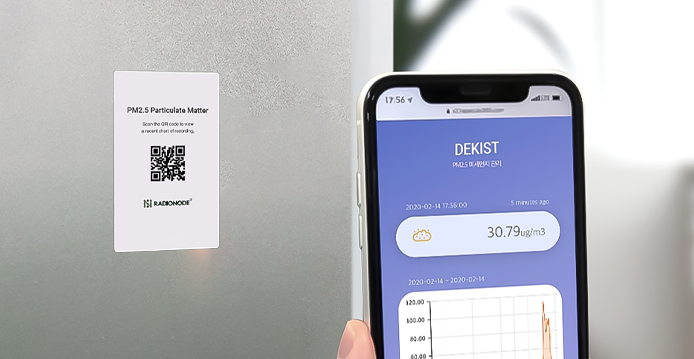

    측정된 데이터는 와이파이로 전송됩니다. 로그인만 하시면 현장 상황을 바로 확인할 수 있고, QR코드 스캔으로 최근 데이터 추이를 빠르게 조회할 수 있습니다. 문제상황 발생시 등록된 담당자에게 바로 전화를 걸어 알려줍니다.

  • 외장 온도센서 연결

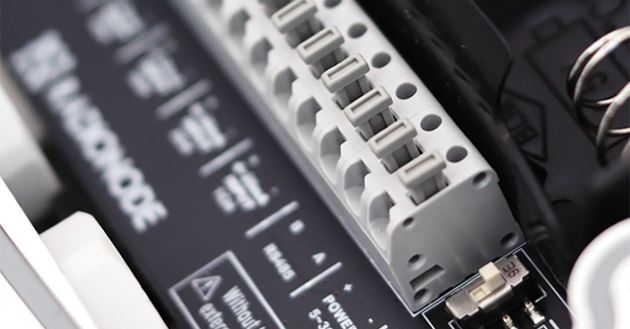

    외장 온도센서 연결

    PT100, Thermocouple-K or T type

    현장에 적합한 센서를 선택하여 온도를 관리할 수 있도록 설계되었습니다. 초저온(PT100), 저온(TC-T), 고온(TC- K) 온도 센서 중 필요한 센서를 추가적으로 연결(최대 2개)하여 사용할 수 있습니다.

  • OLED 스크린

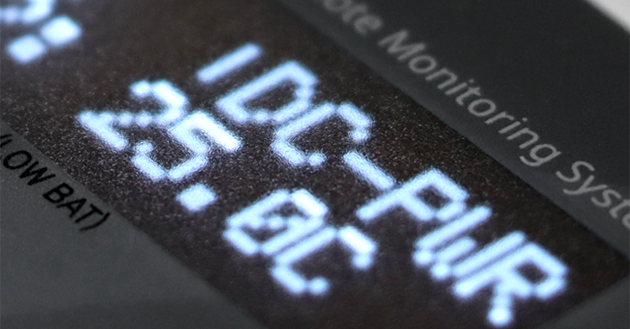

    OLED 스크린

    냉동고에서도 선명하게 데이터 확인

    전면부에 OLED 스크린이 장착되어있어 어디서든 선명하게 온도, 습도 값을 확인할 수 있습니다. 영하의 냉동고나 외부 혹한의 날씨에도 얼지 않는 OLED 스크린으로 시원하게 데이터를 확인하세요.

  • 방수방진

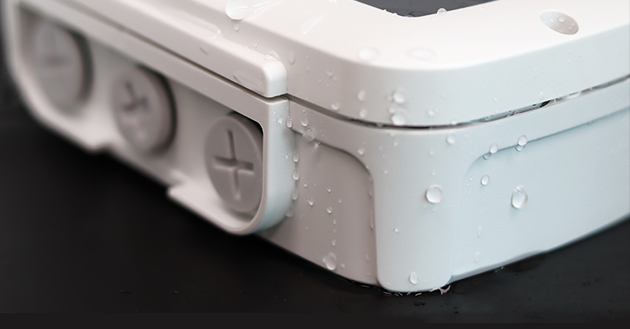

    방수방진

    GASKET

    온도와 습도를 동시에 측정하는 모델은 IP65 등급의 방수방진 설계 되어있습니다. 다양한 외부환경에서 안정적으로 데이터를 측정하고 전송할 수 있습니다.

  • 알람부저 & 경광등
    알람부저 & 경광등

    센서별 설정한 임계치 반영

    스마트폰으로 내부에 정상 범위를 설정할수가 있습니다. 예들들면 다음과 같습니다. 만약 CH3의 값이 12.0 ~ 33.50 사이을 벗어나면 알람(릴레이) 를 ON 합니다. 내장 부져와 외장 경광등 제어 설정가능합니다. (EX 모델 전용 기능)

  • Micro SD 카드 백업

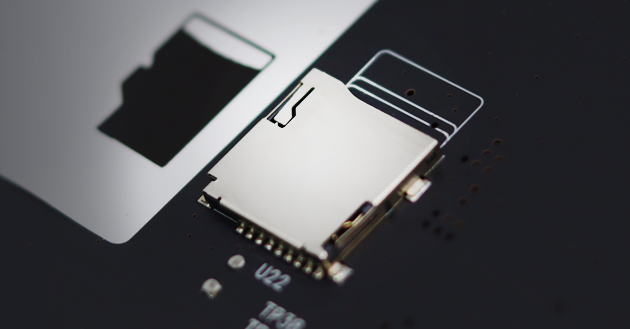

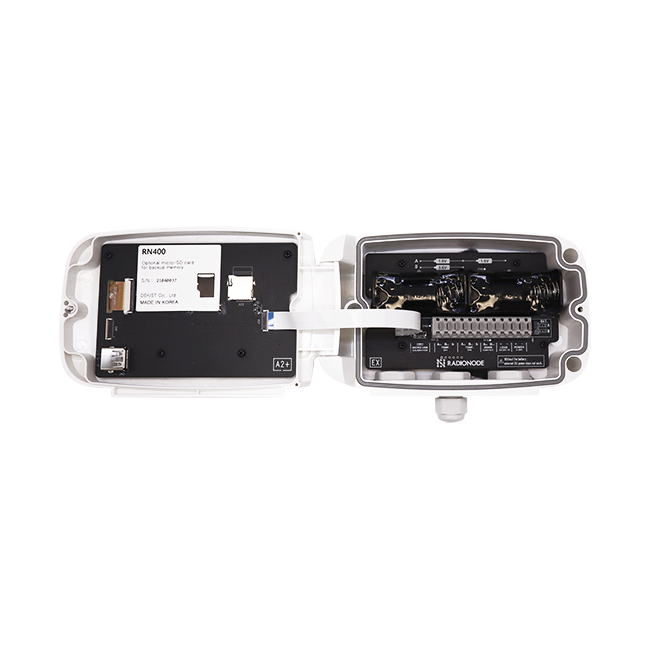

    Micro SD 카드 백업

    엔터프라이즈등급의 와이파이환경에서도 활용

    별도 설정 없이 마이크로 SD카드를 꽂기만 하면 날짜별로 데이터 파일이 저장됩니다. 파일은 CSV형태로 저장되고 일별로 파일이 생성됩니다. 또한 WiFi Enterprise 사용 시에 필요한 인증서를 MicroSD에 보관합니다.

  • 문열림 감지
    문열림 감지

    5초만에 문열림 감지부터 알람까지

    도어센서를 연결할 수 있는 터미널이 추가되어있습니다. 라디오노드365에서 알람 설정시, 문열림이 감지 된다면 담당자에게 5초 안에 알람이 발송됩니다.

  • 간단한 설치
    간단한 설치

    자석거치/나사홀

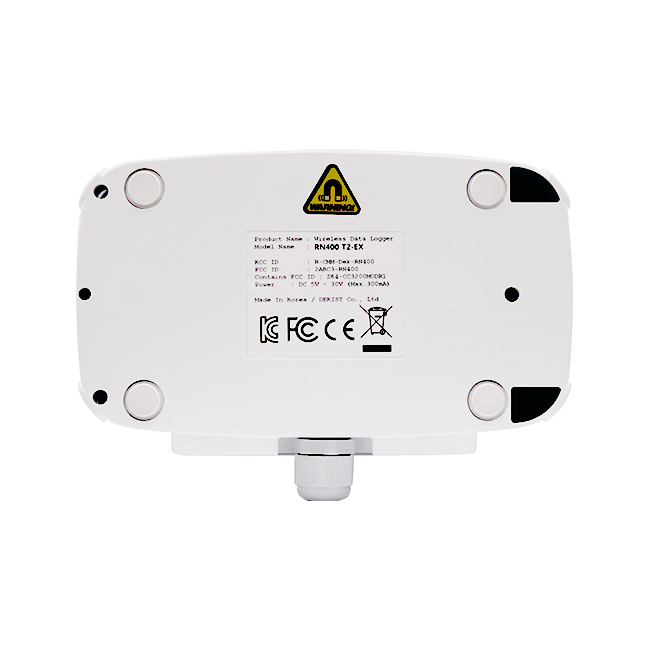

    누구나 쉽게 설치할 수 있도록 RN400의 내부에는 4개의 강력한 자석이 내장되어있습니다. 측정을 원하는 곳에 부착만하시면 간단하게 설치 완료 됩니다. 자석거치가 불가능한 곳은 3개의 나사 홀에 피스로 고정 가능합니다.

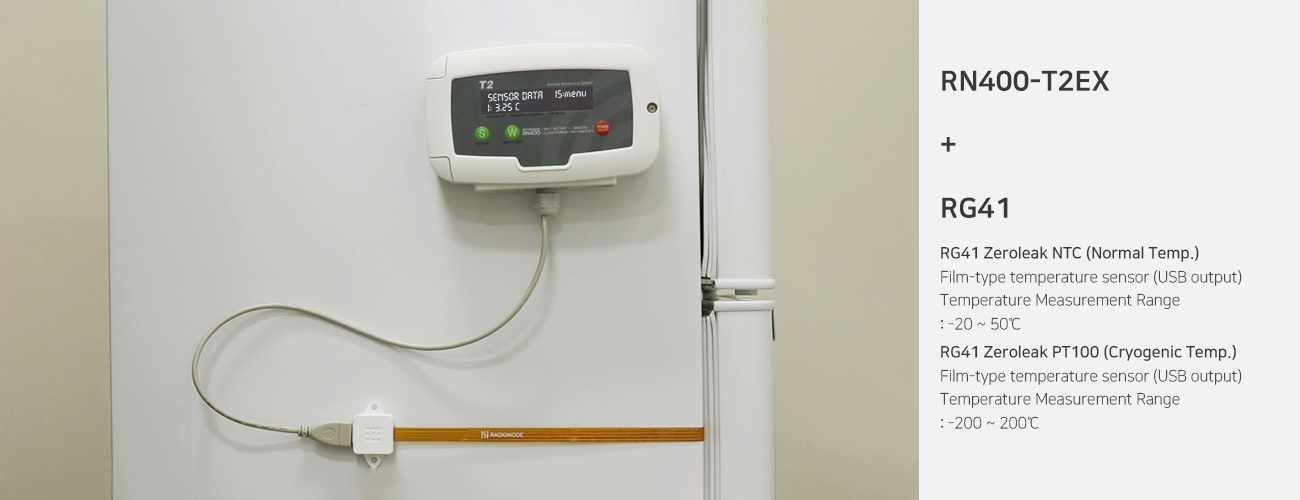

  • RG41 제로릭 - 필름 케이블 온도 센서(초저온)
    RG41 제로릭 - 필름 케이블 온도 센서(초저온)

    주문번호RG41 Zeroleak PT100

    제품사양필름 타입 USB 온도 센서
    온도 측정 범위: -200 ~ 200℃

  • PT100 온도센서(15M)
    PT100 온도센서(15M)

    주문번호PR-P1-15

    제품사양온도 측정 범위: -200 ~ 200℃ (±0.3%)
    선길이: 15M

  • PT100 온도센서(3M)
    PT100 온도센서(3M)

    주문번호PR-P1-3

    제품사양온도 측정 범위: -200 ~ 200℃ (±0.3%)
    선길이: 3M

  • K타입 써모커플 온도센서(15M)
    K타입 써모커플 온도센서(15M)

    주문번호PR-K1-15

    제품사양온도 측정 범위: -50 ~ 200℃ (±0.4℃)
    선 길이: 15M

  • K타입 써모커플 온도센서(3M)
    K타입 써모커플 온도센서(3M)

    주문번호PR-K1-3

    제품사양온도 측정 범위: -50 ~ 200℃ (±0.4℃)
    선 길이: 3M

  • T타입 써모커플 온도센서(15M)
    T타입 써모커플 온도센서(15M)

    주문번호PR-T1-15

    제품사양온도 측정 범위: -200 ~ 200℃ (±0.4℃)
    선 길이: 15M

  • T타입 써모커플 온도센서(3M)
    T타입 써모커플 온도센서(3M)

    주문번호PR-T1-3

    제품사양온도 측정 범위: -200 ~ 200℃ (±0.4℃)
    선 길이: 3M

  • 문열림 감지 센서(도어 센서)
    문열림 감지 센서(도어 센서)

    주문번호AP-D1

    제품사양- 문 열림 감지 시 센서 값: 99.0
    - 문 닫혔을 때 센서 값: 0.0

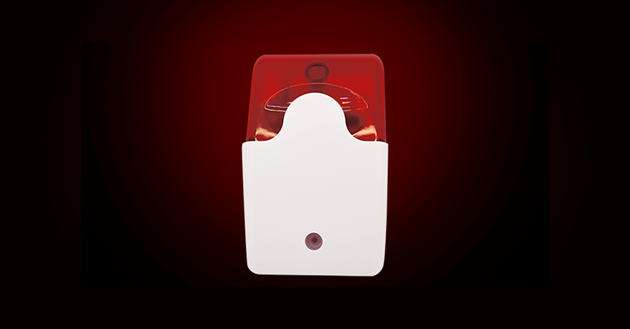

  • 경광등
    경광등
    경광등

    주문번호AP-W1

    제품사양전원: 12V
    소리: 85dbA
    색상: 빨강(LED)
    선 길이: 30cm

  • 리튬 건전지
    리튬 건전지

    주문번호AP-36-1

    제품사양3.6V 리튬 배터리(C타입, 1개)

  • 건전지
    건전지

    주문번호AP-15-1

    제품사양1.5V 알카라인 건전지(C타입, 2개)

  • 12V DC 아답터
    12V DC 아답터
    12V DC 아답터
    12V DC 아답터

    주문번호AP-P1

    제품사양- DC 12V
    - 핀타입
    - 선길이: 3M
