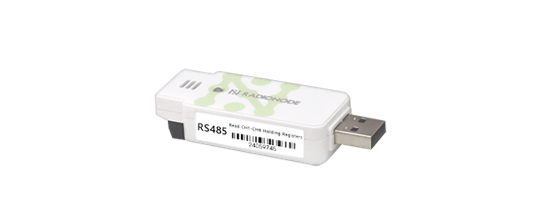

UA20-E ｜RS-485를 통한 정보 수집기

RS-485 센서 데이터를 USB로 간편하게 수집하는 산업용 마스터 장치, UA20-E를 소개합니다.

UA20-E는 RS-485(Modbus RTU) 기반의 다양한 센서 및 제어 장치에서 데이터를 안정적으로 수신하고, USB 인터페이스를 통해 PC, 제어 시스템, 클라우드 연동 장치와 손쉽게 연결할 수 있는 트랜스미터입니다.

UA20-E 주요 특징

✔ 6채널 RS-485(Modbus RTU) 입력 지원

최대 6개의 Modbus RTU 출력 센서를 독립적으로 연결할 수 있으며, 각 채널별로 Holding Register 주소를 개별 설정해 데이터를 수집할 수 있습니다.

✔ RS-485 Master 통신 방식 채택

UA20-E는 RS-485 Master 장치로, 연결된 센서 또는 PLC 등 Slave 장치에 데이터를 요청하고 응답을 수신합니다. 2선식 Half Duplex 방식으로 구성되어, 산업 현장의 다중 노드 환경에서도 안정적으로 통신할 수 있습니다.

✔ USB CDC 출력 & 다양한 운영체제 호환

수집된 데이터는 USB를 통해 전송되며, Windows, Linux, MacOS 환경에서 가상 COM 포트로 자동 인식되어 손쉽게 연동됩니다.

✔ Tapaculo Lite 모니터링 소프트웨어 제공

Tapaculo Lite(PC용)는 최대 128채널까지 실시간 모니터링이 가능하며, UA20-E를 포함한 다양한 Radionode 장치와 연동하여 효율적인 데이터 수집 환경을 제공합니다.

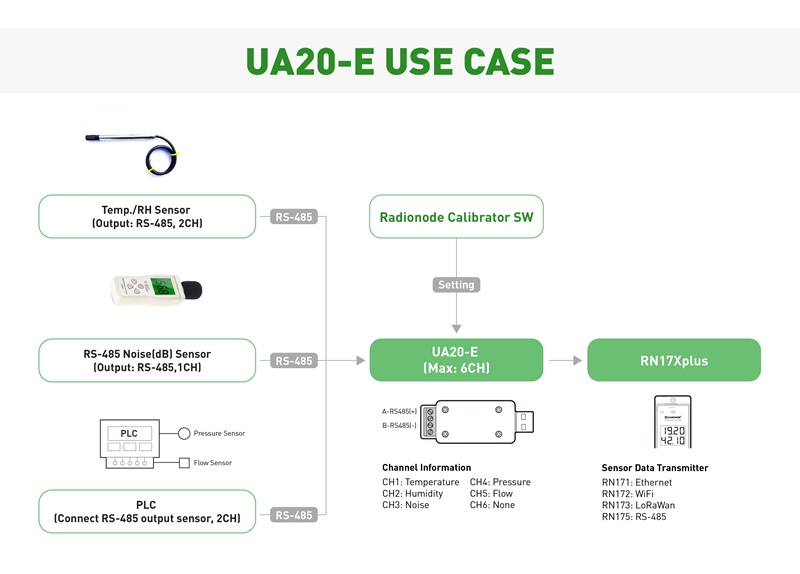

✔ RN17Xplus 트랜스미터와 연동 시 클라우드 전송 지원

UA20-E는 RN171(이더넷), RN172(WiFi), RN173(LoRa) 등과 함께 사용하여 Radionode365 클라우드 플랫폼으로 실시간 데이터 업로드가 가능합니다.

✔ 전용 소프트웨어로 손쉬운 설정

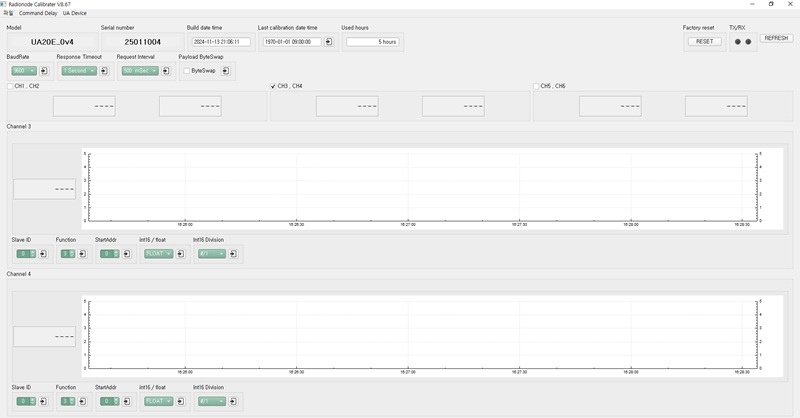

UA20-E는 전용 설정 소프트웨어인 Radionode Calibrator를 통해 각 채널의 Modbus 설정과 데이터 보정(Calibration)을 직관적으로 수행할 수 있습니다. 사용자는 GUI 기반 환경에서 다음과 같은 설정을 간편하게 조정할 수 있으며, 해당 소프트웨어는 라디오노드 홈페이지에서 무료로 다운로드할 수 있습니다.

  * Slave ID / Function Code / 시작 주소 등 Modbus 파라미터 설정

  * 데이터 형식(Float / INT) 및 단위 환산(Division) 설정

  * 실시간 수집값 확인 및 센서 보정

  * 채널별 설정 상태와 응답 확인 (TX/RX LED 지원)

  * 초기화(RESET) 기능 및 사용 이력 확인

UA20-E는 이런 곳에 추천 드립니다

● IoT 환경 데이터 수집 시스템 구축

● 스마트 팩토리 내 실시간 설비 모니터링

● 제어 시스템(PLC 등)의 데이터 로깅 자동화

● 클라우드 기반 센서 네트워크 연동

UA20-E 자세히 알아보기
