POE Lan 과  WiFi  로 연결하는

센서 모니터링 시스템

RN17x 시리즈



  • PoE 지원 전원과 LAN 통합
  • WiFi 연결 지원 (RN172모델)
  • 센서값 전면부 LED 디스플레이 표시
  • USB 방식의 교체형 센서
  • MODBUS-TCP 지원으로 PLC 호환
  • 클라우드 서비스에  데이터 저장기록

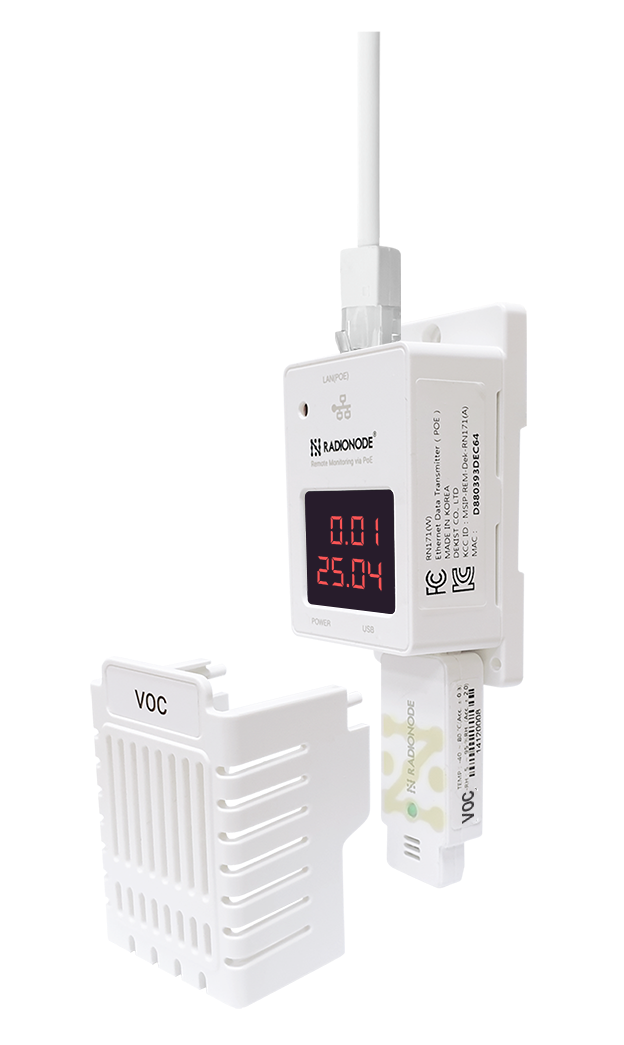

Replaceable Sensor

교체가능한 센서를 USB 포트에 삽입하여 사용합니다. 센서 선택 및 노후센서 교체시 매우 편리합니다. 온습도, VOC,온도, 산소, 이산화탄소 등 다양한 센서가 준비되어 있고, 타사의 센서도 연동이 가능합니다.

Easy Cloud Software

클라우드 기반의 웹서비스에서 모든 정보를 관리합니다. 바로 로그인하고 사용하세요. PC용 소프트웨어로는 Tapaculo Lite가 준비되어 있습니다.

Network Protocols

본 제품은  HTTP, MODBUS-TCP, Telnet 등의 프로토콜을 사용하여 실시간으로 목적지(서버)로 전송합니다. 사용자가 직접 시스템을 구축하는 경우 매우 유용합니다.

Easy Installation

POE(Power Over Ethernet) 및 WiFi 기술은 제품 설치의 편의성을 제공합니다. 이는 설치에 필요한 많은 비용을 절감합니다.

이더넷 센서 모니터링 시스템 구성 예

라디오노드의 RN171/172 제품은 범용 통신망을 이용하여 손쉽게 센서 모니터링 시스템을 구축하기 위해 개발된 데이터 송신기입니다. 다양한 센서를 지원하기 위해 센서부는  USB 형태로, 사용자가 선택할 수 있도록, 개발되었습니다.

물리적인 통신 방식은 이더넷과 와이파이를 지원합니다. 그 외에 MODBUS-TCP, HTTP, Telnet 등 다양한 프로토콜을 지원하여 범용 네트워크가 구성된 시설물에서도 매우 편리하게 센서 모니터링 시스템을 구축할수 있습니다.

PC형 모니터링 소프트웨어(Tapaculo Lite) 뿐만 아니라, 클라우드 기반의 웹 소프트웨어(Tapaculo365)도 지원하며, 동시에 PLC, 혹은 SCADA , MES 등의 소프트웨어를 연동합니다.

라디오노드 기술팀

RN171 + UA10

RN171

PoE 랜을 사용하는 센서 데이터 전송기

RN171은 온습도, 온도, 압력, 유량, 가스 등의 현장의 정보를 측정하여 이더넷(Ethernet)으로 송신하는 장치로, 제품 구매시 클라우드 기반의 웹 모니터링 서비스를 이용할 수 있습니다. PoE 환경이 아니면  DC 6V 전원을 사용합니다.



  • 48V PoE Ethernet 연결 IEEE 802.3af
  • HTTP, MODBUS TCP, Telnet 을 통한 데이터 전송
  • ­전면 2채널 LED 디스플레이 /  내장 부져
  • 다양한 USB 센서 탈부착 가능
  • UA10: 온습도내장 / UA11: T or K 써머커플 2CH / UA13: 3선식 PT100 1CH
  • UA20: 4-20mA 2CH
  • UA5x: 가스센서류(VOC, O2, CO2, CO,  SO2, NH3, H2S, EO)
  • 클라우드 기반의 문자전송, 전화발신, 이메일보고서 발송
  • 타파쿨로365 클라우드 모니터링 서비스 지원
  • 타파쿨로 라이트 PC형 소프트웨어 지원
RN171+ 상세설명  데이터시트 가격문의  온라인구매

RN172

WiFi를 사용하는 센서 데이터 전송기

RN172는 온습도, 온도, 압력, 유량, 가스 등의 현장의 정보를 측정하여 와이파이로 송신하는 장치로 제품 구매시 클라우드 기반의 웹 모니터링 서비스를 이용할수 있습니다. 전원은 DC 6V 전원을 사용합니다.

  • WiFi IEEE 802.11 b,g
  • HTTP, MODBUS TCP, Telnet 을 통한 데이터 전송
  • ­전면 2채널 LED 디스플레이 /  내장 부져
  • 다양한 USB 센서 탈부착 가능
  • UA10: 온습도내장 / UA11: T or K 써머커플 2CH / UA13: 3선식 PT100 1CH
  • UA20: 4-20mA 2CH
  • UA5x: 가스센서류(VOC, O2, CO2, CO,  SO2, NH3, H2S, EO)
  • 클라우드 기반의 문자전송, 전화발신, 이메일보고서 발송
  • 타파쿨로365 클라우드 모니터링 서비스 지원
  • 타파쿨로 라이트 PC형 소프트웨어 지원
RN172+ 상세설명  데이터시트 가격문의  온라인구매
